Подстанции трансформаторные комплектные для городских сетей
Подстанции трансформаторные комплектные для городских сетей - photo 1 Подстанции трансформаторные комплектные для городских сетей - photo 2 Подстанции трансформаторные комплектные для городских сетей - photo 3 Подстанции трансформаторные комплектные для городских сетей - photo 4 Подстанции трансформаторные комплектные для городских сетей - photo 5
Renewed: 27 May 2020, 09:35

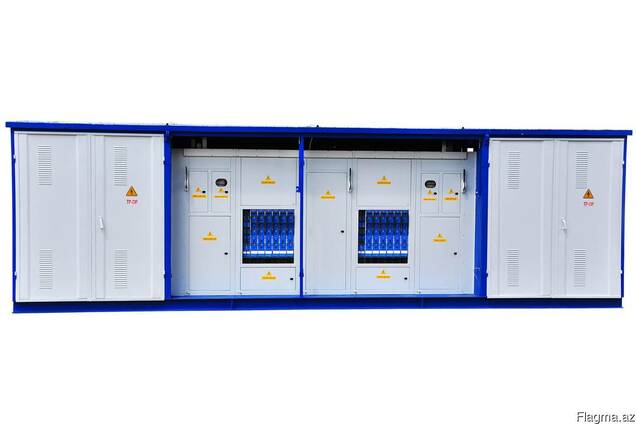

Подстанции трансформаторные комплектные для городских сетей

1/piece
Купратый Игорь Анатолиевич
менеджер
Flagma member since 8 December 2015

Description

КТПГ мощностью 100- 2500 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения. КТПГ предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С).

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

1. Высота над уровнем моря - не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в

недопустимых пределах;

3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4. Тип атмосферы – II по ГОСТ15150.

Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

Также КТПГ изготавливаются как однотрансформаторные так и двух- трансформаторные (с секционированием по высокому и низкому напряжению).

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу). По заказу в КТП могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле и установками для компенсации реактивной мощности.

.
